El Tamiz Pantalla es un equipo de filtración automática para separación de sólidos en
aguas residuales, diseñado para su instalación en canales de llegada o depósitos de
bombeo tanto en estaciones depuradoras (EDAR) como en aplicaciones industriales.

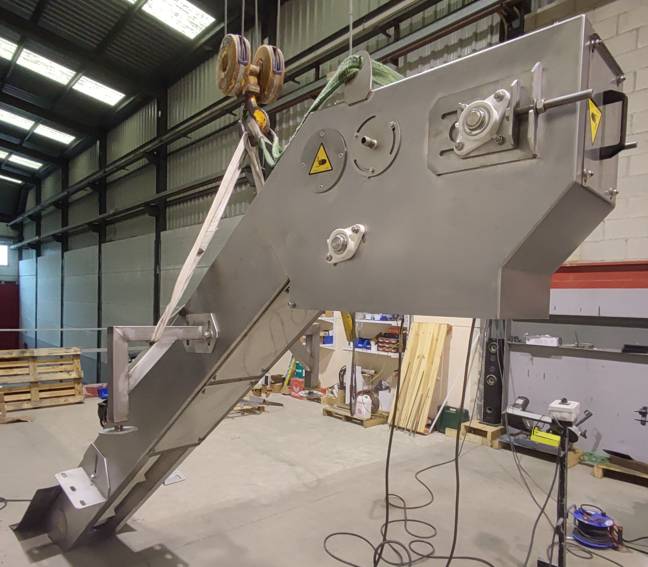

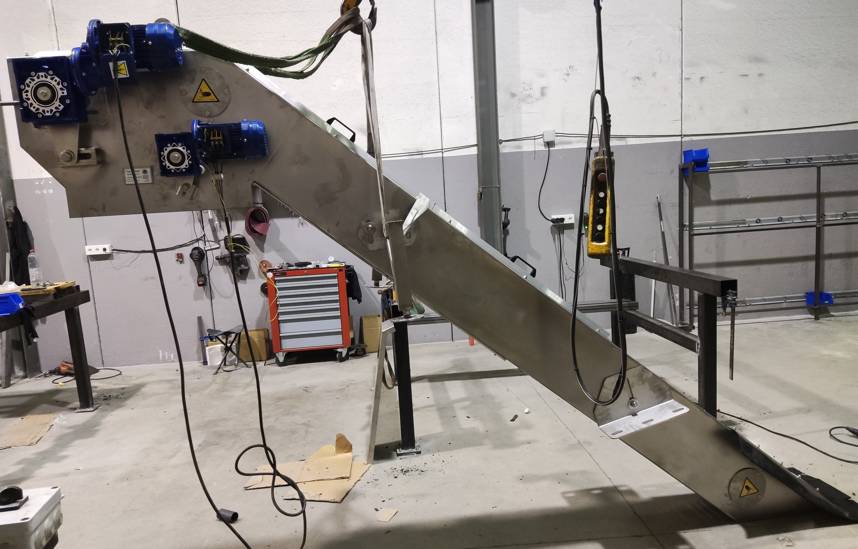

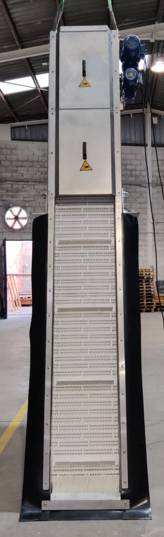

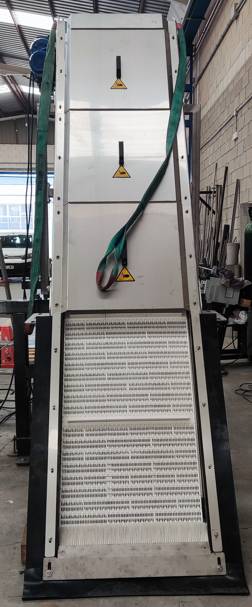

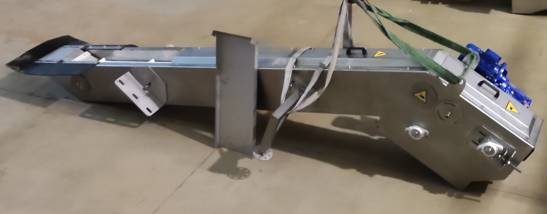

El equipo está formado por una pantalla filtrante inclinada y un sistema automático de limpieza mediante módulos con palas motorizado, que retira los sólidos retenidos y los eleva hasta la zona de descarga.
Su diseño compacto y robusto permite retener sólidos finos con alta eficiencia, protegiendo los equipos situados aguas abajo y reduciendo la carga de sólidos en los procesos posteriores.
El tamiz pantalla se suministra en dos configuraciones según el tipo de superficie filtrante:

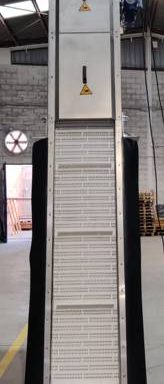

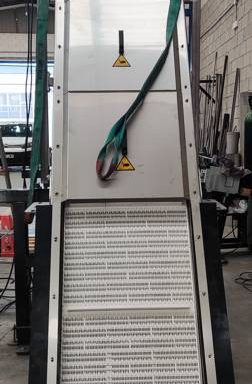

Serie TPP – Pantalla filtrante de plástico (para una luz de paso de 3 mm).

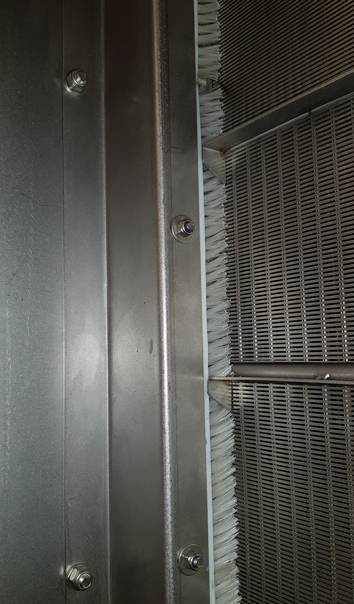

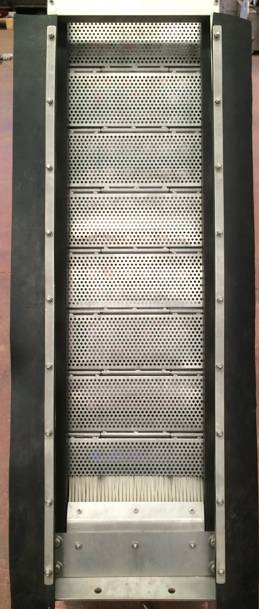

Serie TPI – Pantalla filtrante metálica en acero inoxidable (para luces de paso de 1 – 10
mm) con posibilidad en chapa perforada o malla tipo Johnson.
PRINCIPIO DE FUNCIONAMIENTO
El agua residual atraviesa la superficie filtrante inclinada, donde los sólidos quedan
retenidos. A medida que se acumulan residuos, el sistema de limpieza automático entra
en funcionamiento, elevando los sólidos que quedan atrapados en cada módulo hasta la posición de descarga. Los residuos se descargan en la parte superior hacia un contenedor, compactador o transportador.

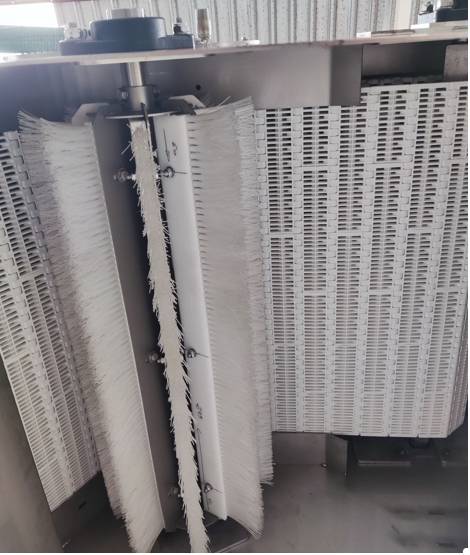

Para asegurar una correcta limpieza y descarga de residuos en cada ciclo de trabajo, la
pantalla pasa por un cepillo de limpieza de tipo cilíndrico en la parte superior. Además,
existe la opción de incorporar un tubo de lavado con boquillas difusoras para facilitar dicha limpieza de la pantalla.
Este sistema permite un funcionamiento automático y continuo, manteniendo la
superficie filtrante limpia y garantizando un rendimiento constante.
CARACTERÍSTICAS GENERALES

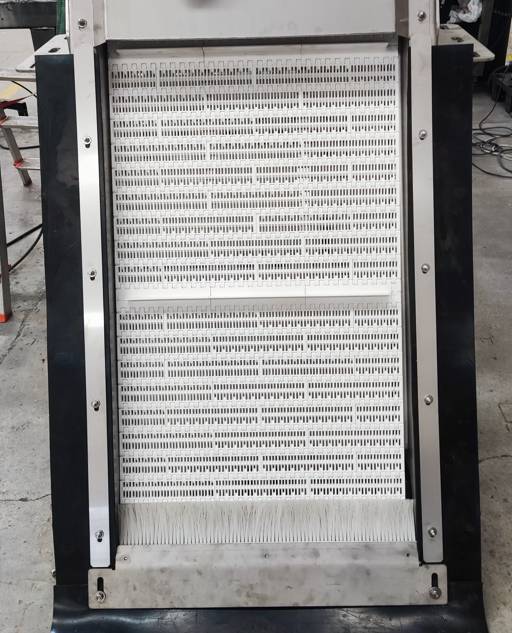

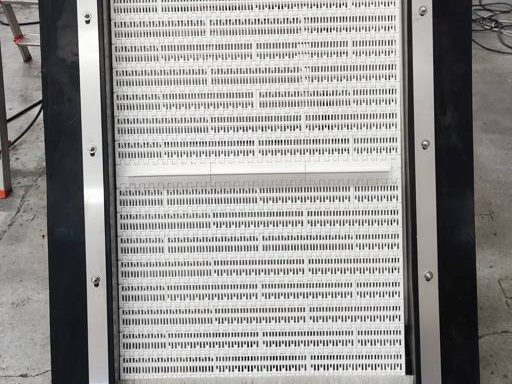

– Pantalla filtrante de plástico
– Luz de paso: 3 mm
– Ángulo de trabajo a 40o
– Alta resistencia a la corrosión
– Bajo peso estructural
– Funcionamiento silencioso
– Adecuado para pretratamiento en EDAR
