La Reja Circular serie RCI es un equipo de pretratamiento destinado a la retención y
extracción de sólidos presentes en aguas residuales mediante un sistema de filtración
curvo, instalado habitualmente en canal abierto.
Gracias a su geometría circular, permite tratar caudales elevados con baja pérdida de carga, siendo una solución robusta y fiable para el desbaste grueso, medio o fino según el tipo de malla seleccionada.
PRINCIPIO DE FUNCIONAMIENTO
El agua residual atraviesa la superficie filtrante de la reja circular por gravedad a través
del canal. Los sólidos quedan retenidos sobre la malla o lamas.

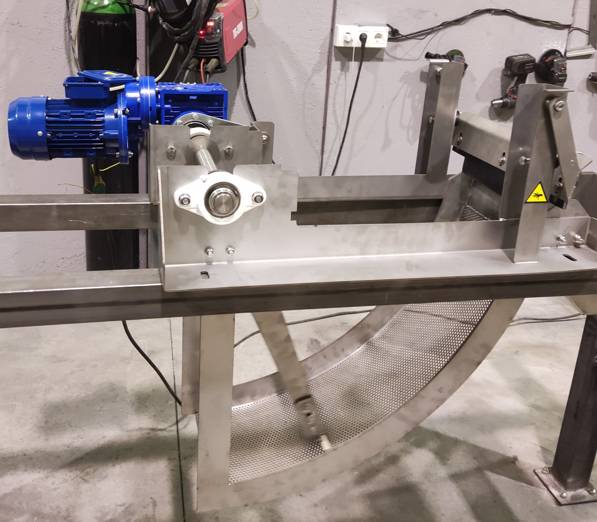

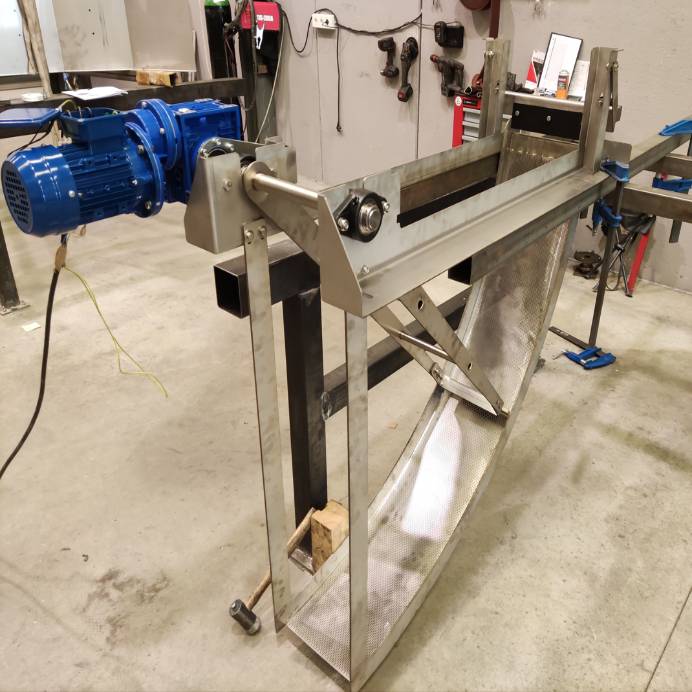

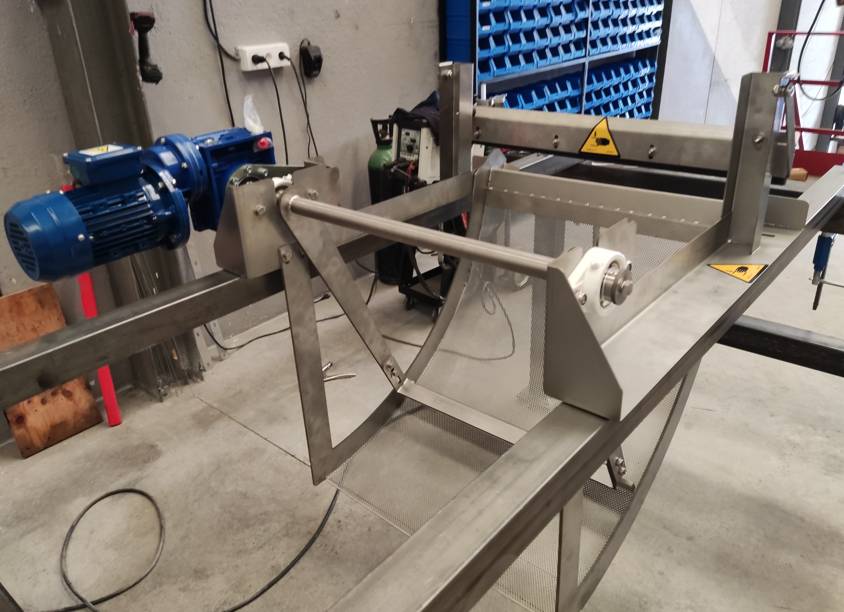

Un sistema de limpieza mecánica (peine o cepillo montado sobre un brazo giratorio) recorre la superficie curva. Los residuos retenidos son elevados y descargados en una¡ tolva o sistema de evacuación.
La limpieza puede ser continua o intermitente, controlada por nivel de agua o temporización.
El diseño circular favorece la evacuación de sólidos y reduce el riesgo de atascos.
CARACTERÍSTICAS GENERALES
APLICACIONES
EDAR
• Desbaste grueso, medio o fino
• Protección de bombeos
• Pretratamiento en cabecera de planta
• Líneas de agua con caudales elevados
INDUSTRIA
• Tratamiento de aguas residuales industriales
• Protección de procesos aguas abajo
• Aguas con sólidos voluminosos
• Instalaciones con requerimientos robustos
TIPOS DE MALLA DISPONIBLES
Malla tipo Johnson
• Alta precisión de ranura
• Excelente capacidad hidráulica
• Bajo riesgo de colmatación
• Recomendada para desbaste fino
• Luces de paso estándar: 0,5 – 1 – 2 – 3 mm

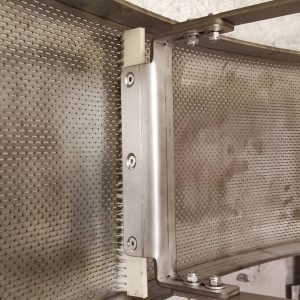

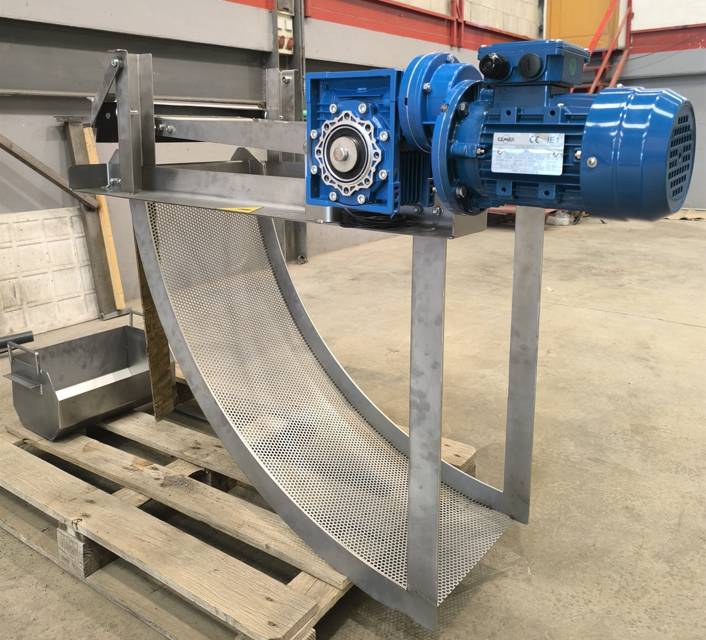

Malla perforada
• Fabricación robusta y económica
• Buena capacidad de retención
• Fácil mantenimiento
• Luces de paso estándar: 1 – 2 – 3 – 4 – 5 – 6 mm
Malla ranurada
• Ranura longitudinal
• Mejor comportamiento con fibras
• Menor riesgo de obturación que perforada
• Luces de paso estándar: 1 – 2 – 3 – 4 – 5 – 6 mm

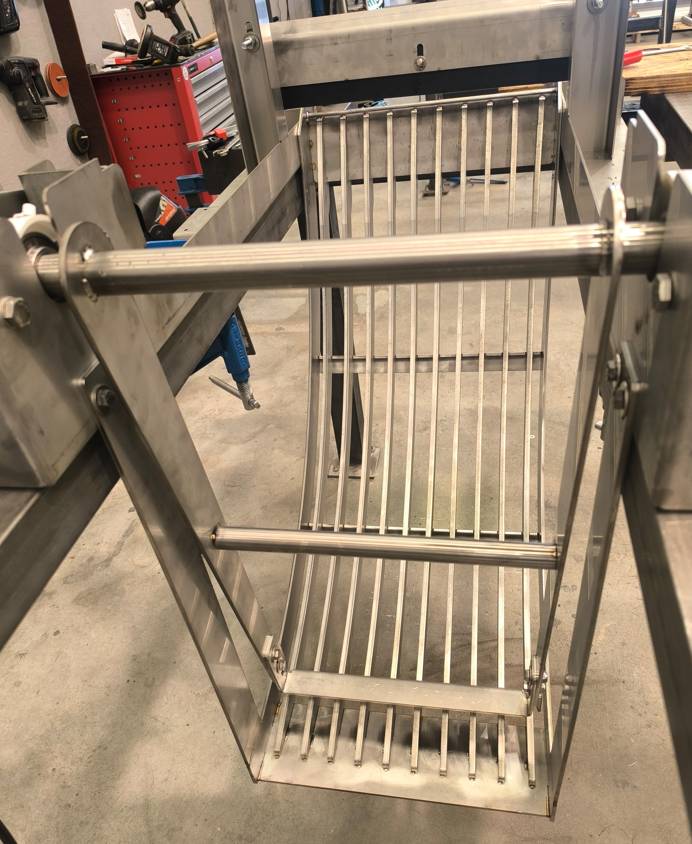

Reja de lamas
• Barrotes curvos de alta resistencia
• Ideal para sólidos gruesos y voluminosos
• Muy baja pérdida de carga
• Luces de paso estándar: 10 – 15 – 20 – 30 – 40 – 50 mm
RECOMENDACIÓN DE SELECCIÓN DE MALLA DE FILTRADO
SEGÚN TAMAÑO DE SÓLIDO
Tamaño de sólido Recomendación
Muy grueso (> 40 mm) Lamas
Grueso (20 – 40 mm) Lamas
Medio (6 – 20 mm) Chapa perforada / ranurada
Fino (1 – 6 mm) Chapa ranurada / Johnson
Muy fino (< 1 mm) Johnson
SEGÚN PRIORIDAD DEL PROYECTO
Prioridad Tipo de malla recomendado
Máxima capacidad hidráulica: Lamas
Menor riesgo de obturación: Johnson
Mejor comportamiento con fibras: Ranurada
Solución robusta y económica: Perforada
Desbaste fino exigente: Johnson
